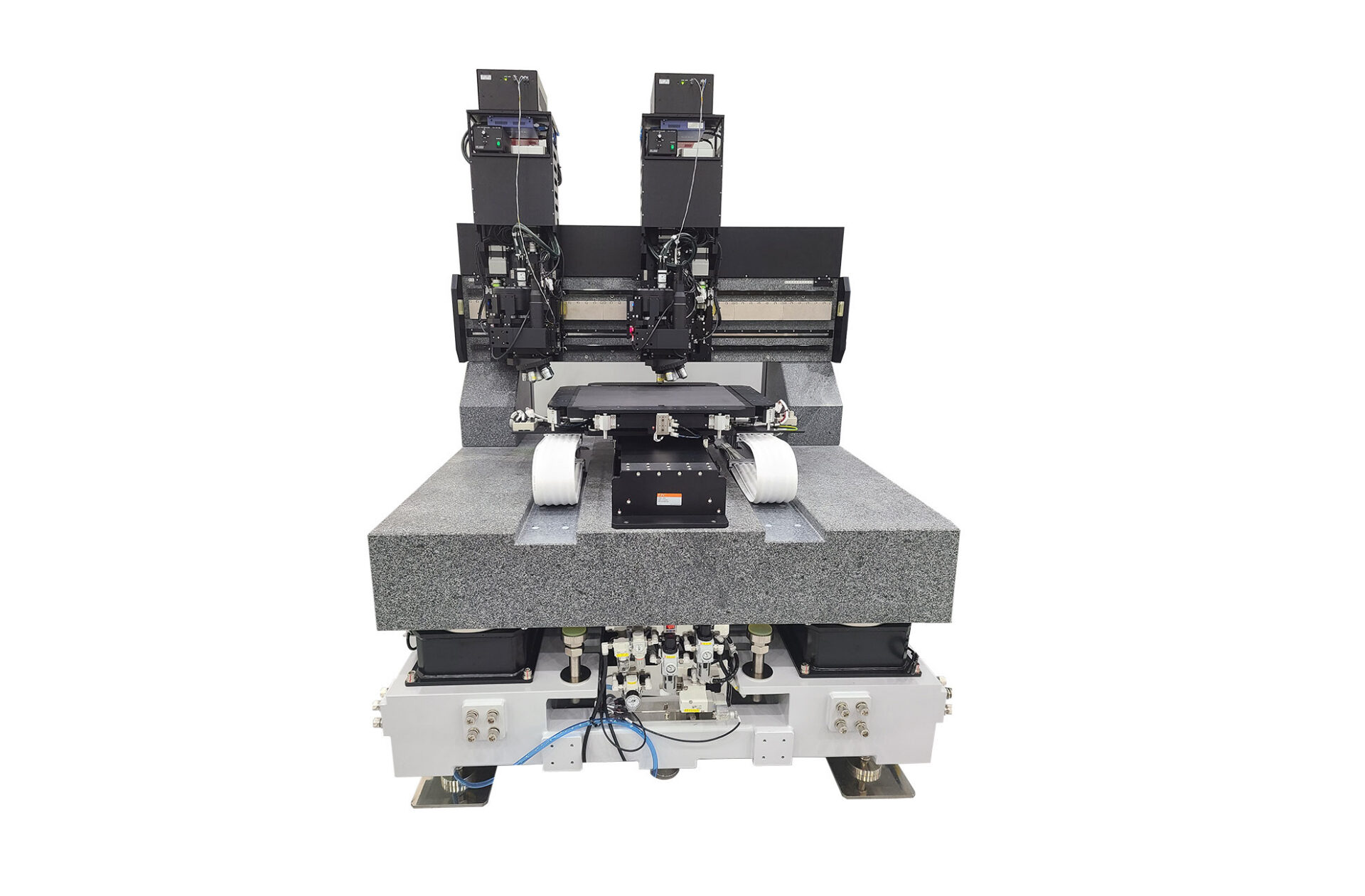

三维表面形状测量设备 (PCB)

利用白光干涉原理进行三维表面形状测量-微小图案的高度差和CD测量

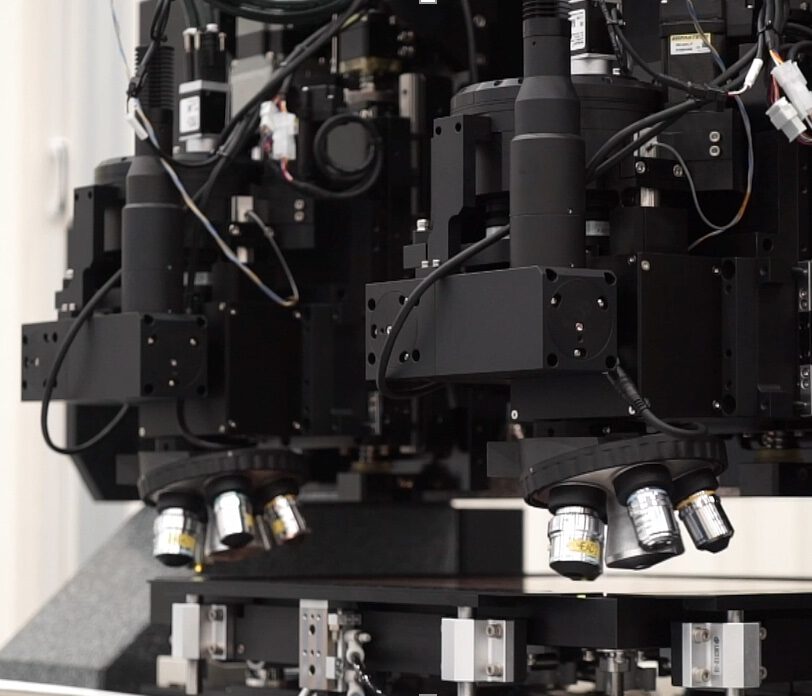

Multi Head
1~16 (EA)

基板适用范围
100~3000 (mm)

High technology

High technology

  • 非接触式三维表面形状测量
  • 亚纳米级垂直分辨率,高速测量
  • Multi Head及复合 Head 构成 (3D Profiler & IR 厚度测量 & Confocal Head & 接触式厚度测量)
Application

Application

  • PS 基板(FC BGA, FC CSP), MLB, PLP 基板的电镀、电路及, PSR 工艺
